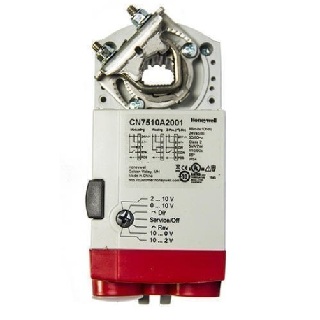

CN75、CN72

  • 主要用於各種風門、VAV、空調箱及通風百葉窗的控制。
  • 非彈簧復歸風門驅動器
  • 多種控制方式（可選）
  • 提供 5 Nm、10 Nm、20 Nm 與 34 Nm 四種扭矩規格
  • 全行程範圍內，以 5° 為增量調整機械行程限位
  • 配備手動離合按鈕，方便使用者在停電或無控制訊號輸入時，手動調整驅動器位置
  • 有 CE & UL 認證
  • 防護等級：IP54

產品特點

工作電壓：24 Vac/dc ±15%, 50/60 Hz
旋轉角度：
  • 5Nm / 10Nm 型號：最大 95° ±3° 旋轉行程，並可進行機械式調整
  • 20Nm / 34Nm 型號：最大 95° 旋轉行程，可依 5° 為最小增量進行調整
運行時間：90~110 秒
工作條件：
  • 運行溫度：-20°C ～ +60°C
  • 儲存溫度：-40°C ～ +80°C
  • 相對濕度：5～95%（無冷凝）
風門軸安裝規格：
  • 圓軸（直徑）：10~16mm (3/8~5/8 in.) 5~10Nm / 12~26mm (3/8~1-1/16 in.) 20~34Nm
  • 方軸（對角線長）：6~12mm (1/4~1/2 in.) 5~10Nm / 12~18mm (1/2~3/4 in.) 20~34Nm
  • 軸長度：最小42 mm (1~5/8 in.) 5~10Nm / 最小50 mm (2 in .) 20~34Nm

Model Selection 型號選擇說明

型號 扭力(Nm) 控制信號 工作電源 控制方式 功耗 (VA) 內置輔助開關 自對中功能 0-10V 位置反饋
CN7505A2001 5 0(2)-10V 24Vac/dc 調節 / 浮點 / 開關 5VA     ●
CN7510A2001 10 0(2)-10V 24Vac/dc 調節 / 浮點 / 開關 5VA     ●
CN7510A2209 0(2)-10V 24Vac/dc 調節 / 浮點 / 開關 5VA ●   ●
CN7220A2007 20 0(2)-10V 24Vac/dc 調節 / 浮點 / 開關 8VA     ●
CN7234A2008 34 0(2)-10V 24Vac/dc 調節 / 浮點 / 開關 10VA     ●
