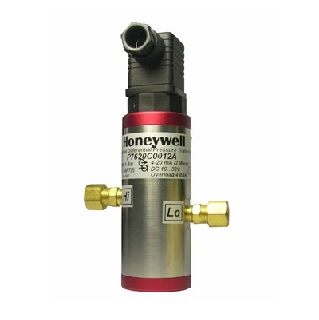

P7620C
-
陶瓷壓力感測器，適用於工業應用中的氣體與液體高精度壓力測量
-
電路板安裝在不鏽鋼外殼中，能有效抵抗惡劣及極端環境
-
多種量測範圍可選
-
符合 EMI／RFI 電磁干擾保護標準
-
防護等級：IP65
產品特點
工作電壓：15 ~ 32Vdc（通常 24Vdc）
環境參數：
- 介質溫度範圍：-25 ~ +85℃
- 環境溫度範圍：0 ~ +70℃
- 儲存溫度範圍：-25 ~ +85℃
- 補償範圍：-40 ~ +135℃
物理特性：
- 外殼材質：304 不鏽鋼
- 壓力連接：1/8” PT-F（內牙）
- 感測元件：氧化鋁（Aluminum Oxide，Al₂O₃ 96%）
訊號輸出（可選）：
- 電壓輸出：0 ~ 10V
- 電流輸出：4 ~ 20mA
Model Selection微差壓傳送器選型表
| 訂貨型號 | 測量範圍 | 端口最高壓力 | 熱效應 (FS/℃) | 輸出 |
|---|---|---|---|---|
| P7620C0010A | 0 ~ 1 Bar | 高壓端 < 2 Bar，低壓端 < 2 Bar | TC-O < 0.04% | 4 ~ 20mA |
| P7620C0010B | 0 ~ 1 Bar | 高壓端 < 2 Bar，低壓端 < 2 Bar | TC-O < 0.04% | 0 ~ 10V |
| P7620C0012A | 0 ~ 1 Bar | 高壓端 < 4 Bar，低壓端 < 4 Bar | TC-O < 0.08% | 4 ~ 20mA |
| P7620C0012B | 0 ~ 1 Bar | 高壓端 < 4 Bar，低壓端 < 4 Bar | TC-O < 0.08% | 0 ~ 10V |
| P7620C0016A | 0 ~ 1.6 Bar | 高壓端 < 3.2 Bar，低壓端 < 3.2 Bar | TC-O < 0.04% | 4 ~ 20mA |
| P7620C0016B | 0 ~ 1.6 Bar | 高壓端 < 3.2 Bar，低壓端 < 3.2 Bar | TC-O < 0.04% | 0 ~ 10V |
| P7620C0018A | 0 ~ 1.6 Bar | 高壓端 < 10 Bar，低壓端 < 10 Bar | TC-O < 0.08% | 4 ~ 20mA |
| P7620C0018B | 0 ~ 1.6 Bar | 高壓端 < 10 Bar，低壓端 < 10 Bar | TC-O < 0.08% | 0 ~ 10V |
| P7620C0025A | 0 ~ 2.5 Bar | 高壓端 < 5 Bar，低壓端 < 5 Bar | TC-O < 0.04% | 4 ~ 20mA |
| P7620C0025B | 0 ~ 2.5 Bar | 高壓端 < 5 Bar，低壓端 < 5 Bar | TC-O < 0.04% | 0 ~ 10V |
| P7620C0027A | 0 ~ 2.5 Bar | 高壓端 < 10 Bar，低壓端 < 10 Bar | TC-O < 0.08% | 4 ~ 20mA |
| P7620C0027B | 0 ~ 2.5 Bar | 高壓端 < 10 Bar，低壓端 < 10 Bar | TC-O < 0.08% | 0 ~ 10V |
| P7620C0040A | 0 ~ 4 Bar | 高壓端 < 8 Bar，低壓端 < 8 Bar | TC-O < 0.04% | 4 ~ 20mA |
| P7620C0040B | 0 ~ 4 Bar | 高壓端 < 8 Bar，低壓端 < 8 Bar | TC-O < 0.04% | 0 ~ 10V |
| P7620C0042A | 0 ~ 4 Bar | 高壓端 < 20 Bar，低壓端 < 20 Bar | TC-O < 0.08% | 4 ~ 20mA |
| P7620C0042B | 0 ~ 4 Bar | 高壓端 < 20 Bar，低壓端 < 20 Bar | TC-O < 0.08% | 0 ~ 10V |
| P7620C0060A | 0 ~ 6 Bar | 高壓端 < 12 Bar，低壓端 < 12 Bar | TC-O < 0.04% | 4 ~ 20mA |
| P7620C0060B | 0 ~ 6 Bar | 高壓端 < 12 Bar，低壓端 < 12 Bar | TC-O < 0.04% | 0 ~ 10V |
| P7620C0062A | 0 ~ 6 Bar | 高壓端 < 20 Bar，低壓端 < 12 Bar | TC-O < 0.08% | 4 ~ 20mA |
| P7620C0062B | 0 ~ 6 Bar | 高壓端 < 20 Bar，低壓端 < 12 Bar | TC-O < 0.08% | 0 ~ 10V |
| P7620C0100A | 0 ~ 10 Bar | 高壓端 < 20 Bar，低壓端 < 12 Bar | TC-O < 0.04% | 4 ~ 20mA |
| P7620C0100B | 0 ~ 10 Bar | 高壓端 < 20 Bar，低壓端 < 12 Bar | TC-O < 0.04% | 0 ~ 10V |
| P7620C0160A | 0 ~ 16 Bar | 高壓端 < 32 Bar，低壓端 < 12 Bar | TC-O < 0.04% | 4 ~ 20mA |
| P7620C0160B | 0 ~ 16 Bar | 高壓端 < 32 Bar，低壓端 < 12 Bar | TC-O < 0.04% | 0 ~ 10V |
| P7620C0250A | 0 ~ 25 Bar | 高壓端 < 50 Bar，低壓端 < 12 Bar | TC-O < 0.04% | 4 ~ 20mA |
| P7620C0250B | 0 ~ 25 Bar | 高壓端 < 50 Bar，低壓端 < 12 Bar | TC-O < 0.04% | 0 ~ 10V |
